產品介紹：

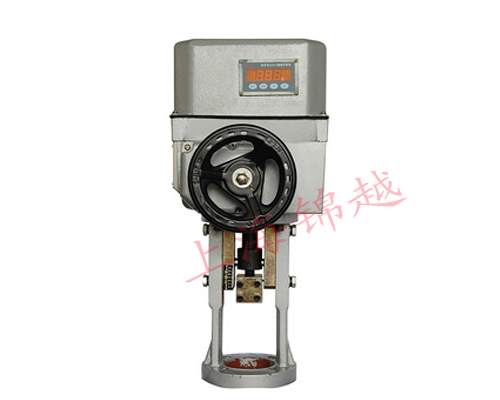

SKZ系列 智能型執行程電動執行機構
SKZ型系列電動執行器是新一代的機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸．廣泛應用于發電、冶金、石油、化工、輕工等；
特點
●僅需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器
●調節無需開蓋，通過操作面板就可以實現，操作簡單易懂
●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息
●控制過程中設有斷信號設定功能
●位置發送器采用齒輪式傳動，確保限位可靠準確
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
型號編制說明
SKZ-310(H)
SK：機電一體化型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
技術參數
| 項目名稱 | SKZ標準型(不帶H) | SKZ戶外型(帶H) | |
| 控制 機構 |
輸入信號 | 4-20mAdc；0-10VDC；1-5VDC；低電平開關量 | |
| 反饋信號 | 4—20mAdc | ||
| 死區 | 0．4％—3％ | ||
| 基本誤差 | ±2．5％ | ||
| 回差 | ≤1．5％ | ||
| 限位 | 開側，閉側 | ||
| 開度檢測 | 精密導電塑料電位器 | ||
動力 |
動力 | 220V，50Hz | |
| 驅動電機 | 伺服電機 | ||
|
附屬機構 |
加熱器 | 選擇件 | |
| 手動機構 | 手輪 | ||
| 安裝 條件 |
環境溫度 | 無加熱器—25℃～+70℃ | |
| 相對濕度 | <95％ | ||
| 環境氣體 | 無腐蝕性氣體 | ||
| 接線口 | 十四線插頭 | 接線柱 | |
| 防護等級 | IP65 | ||
型號與規格
|
|
額定負載 |
額定行程 |
全行程時間 |
額定電流 |
質量 |
| SKZ-310 | 4000 |
10 |
8 |
0.65 | 50 |
|
16 |
12.5 |
||||
|
25 |
20 |
||||
|
30 |
24 |
||||
|
SKZ410 |
6400 |
18 |
16 |
0.65 | 50 |
|
30 |
24 |
||||
|
40 |
32 |
||||
|
60 |
50 |
||||
|
SKZ-510 |
16000 |
30 |
16 |
1.5 | 95 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
||||
|
SKZ-610 |
25000 |
30 |
16 |
2.5 | 110 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
安裝尺寸
SKZ與DKZ的安裝尺寸完全相同，請參見DKZ(ZKZ)型系列電動執行器
訂貨須知
訂貨時請用戶提供以下資料：
●電動執行器名稱，型號，行程
●其它特殊要求(如防護等級要求)
●行程可以根據用戶特殊設計，輸出軸用開合螺母連接時請用戶說明
