- 產品名稱：磁翻板液位計 UQC-C14-W-R-P
- 產品型號：UQC-C14-W-R-P
- 產品備注：側裝式:普通耐腐性
- 瀏覽：
產品介紹：

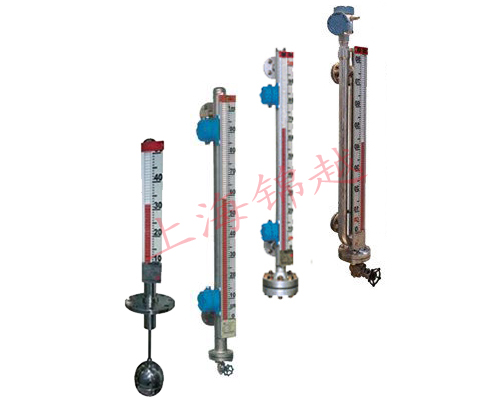

UQC-C側裝式系列 磁翻板液位計
UQC系列磁性浮球液位計，可適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于被測介質與 指示器完全隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。該儀表與他的輔助儀表LB型磁型位置變送器，AK型磁性報警開關組合應用，可連續輸出4~20mA模擬信號及開關量信號，可實現液位的上，下限遠距離的控制及報警。該儀表也可以同其他的數顯儀配套使用，達到多種控制目的。它廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
■結構和原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉，當液位上升時，翻柱隨著液位的高度轉為紅色，當液位下降時，翻柱由紅色轉為白色。
LB磁性位置變送器由液位傳感器和轉換模塊組成。改變送器的傳感器以捆綁的形式固定在UQC磁性浮球液位計的旁路管的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管帶動電阻器轉換成二線制4~20mADC標準信號輸出
AK型磁性報警開關采用日本進口的全密封磁保持開關及其他組件組成。該報警開關以嵌口的形式固定在UQC磁性浮球液位計標尺的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的全密封保持開關作用吸合，輸出開關信號，通過控制裝置達到控制目的。
上述的位置變送器和報警開關輸出的信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。
■特點
測量范圍：300～8000mm(側裝式：300～4000mm;（頂裝式：300～6000mm；（底裝式；
準確度：10mm
工作壓力：≤2.5Mpa(普通)
≤16Mpa（高壓）
介質密度：≥0.45g/cm3
介質溫度：-196～＋400℃
準確度：10mm
工作壓力：≤2.5Mpa(普通)
≤16Mpa（高壓）
介質密度：≥0.45g/cm3
介質溫度：-196～＋400℃
介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計?！ ?連接法蘭：采用化工部***新頒布的HG20592～20635－97法蘭標準。
■選型參數表：UQC-C
|
C
|
側裝式：C10~C18(該格只填數字)
|
|||||||
|
T
|
頂裝式：T30~T35(該格只填數字)
|
|||||||
|
D
|
底裝式：D40~D45(該格只填數字)
|
|||||||
|
|
O
|
盲板法蘭，不配排污閥
|
||||||
|
|
W
|
液位計底部配排污閥
|
||||||
|
|
|
An
|
|
配AK型磁性報警開關，n表示報警開關的數量n=1.2.3……..
|
||||
|
|
|
|
R
|
配捆綁式LB型磁性位置變送器，輸出二線制4~20mA
|
||||
|
|
|
|
|
P
|
普通防水型
|
|||
|
|
|
|
|
B
|
本質安全型CT4配DFA-3100齊納安全柵（GY00189）,安全柵有用戶自備
|
|||
|
|
|
|
|
Bd
|
CT4~CT6
|
|||
|
|
|
|
|
|
L=
|
測量范圍
|
||
|
|
|
|
|
|
|
-..
|
介質溫度
|
|
|
|
|
|
|
|
|
|
D
|
開口常壓容量
|
|
|
|
|
|
|
|
|
.
|
工作壓力（MPA）
|
■側裝式：型號UQC-C10/C11/C12/C13/C14/C15/C16/C17/C18
|
型號UQC-
|
結構特點
|
接液材質
|
測量范圍L(mm)
|
適用介質條件
|
法蘭連接
|
浮子材質
|
||
|
溫度（℃）
|
壓力（MPA）
|
密度（g/m³
|
DN（mm）
|
|||||
|
C10
|
標準型
|
301.304.316
|
300-8000
|
150
|
2.5
|
0.45~1.95
|
25
|
304.316.T.鈦合金
|
|
C11a
|
高溫中壓型
|
301.304.316
|
300-8000
|
300
|
906
|
0.95~1.95
|
25
|
304.316.T.鈦合金
|
|
C11b
|
高溫高壓型
|
301.304.316i
|
300-8000
|
300
|
16
|
0.95~1.95
|
25
|
304.316.T.鈦合金
|
|
C12
|
高溫低壓型
|
301.304.316
|
300-8000
|
300
|
4.0
|
0.9-2
|
25
|
304.316.T.鈦合金
|
|
C13
|
液化氣專用型
|
301.304.316
|
300-8000
|
150
|
2.0
|
0.46~0.69 0.55~0.89
|
25
|
304.316.T.鈦合金
|
|
C14
|
普通耐腐性
|
316
|
300-8000
|
150
|
4.0
|
0.46~1.2
|
25
|
316.T.鈦合金
|
|
C15
|
PVC耐腐型
|
PVC-U
|
300-4000
|
45
|
1.6
|
1.0~2
|
25
|
PVC-U
|
|
C16
|
防腐性（內寸四氟）
|
不銹鋼里寸PTFE
|
300-4000
|
150
|
2.0
|
0.8~2
|
25
|
PTFE
|
|
C17
|
蒸汽夾套加熱型
|
301.304.316
|
300-4000
|
150
|
2.5
|
0.9~2
|
25
|
304.316.T.鈦合金
|
|
C18
|
防霜型
|
301.304.316
|
300-4000
|
-196~100
|
4.0
|
0.46~1.2
|
25
|
304.316.T.鈦合金
|
注意：1.以上表中的外型及安裝尺寸詳見C10~C18圖示。液位計底部的排污閥用戶在訂貨時須注明，一般情況下液位計出廠不配排污閥。
2.沉筒距離為300~500mm，通常為300mm。
3.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司的常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
■LB型磁性位置變送器使用說明書
UQC系列磁性位置變送器，可適用于各種開口或密閉容器的液位測量，特別對于高粘度，強腐蝕性介質更顯其優越性。所以他具有很高的可靠性。該儀表可連續輸出4~20mA模擬信號，可實現液位的遠距離的變送控制及報警。該儀表也可同其他的數顯儀表配套使用，達到多種控制目的。廣泛用于民工簡述中水塔，水池，水箱以及石油化工，電力，化工，環保，船舶，建筑，造紙，食品，污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水，油，酸，堿，工業污水等各種導電及非導電液體。
LB磁性位置變送器由不銹鋼及防腐材料制造成。
■結構原理
變送器根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，變送器的浮球在導管上隨之升降，浮球內磁鋼的磁力吸合導管中的干簧管，改變了電子線路的輸入阻抗，電流輸出隨之改變，達到測量液位的目的。
■技術參數
測量范圍：300~1000mm
準確度：±10mm
模擬輸出：4~20Madc
供電電源：24VDC
負載輸出：0~620Ω
工作壓力：≤0.6Mpa
環境溫度：-20~+70℃
介質密度：≥0.8g/cm3
螺紋安裝：M30X2
本安型：iaIICT4
隔爆型：Diict4~6
防護等級：IP65
■安裝與接線：
1.變送器與顯示儀之間的連接線不能與電流線同路鋪設。為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內鋪設。
2.安裝好后仔細檢查接線圖，要做到準確無誤。
■AK型磁性報警開關使用說明書
該報警開關采用日本人呢進口的全密封磁保持開關或單刀雙擲繼電器及其他組件組成。該報警開關以嵌口的形式固定在UQC磁性浮球液位計標尺的外側，使其處于液位氣位計同一磁場系統中，當磁性浮球隨液位上下移動時，對應液位位置的全密封保持開關或繼電器作用吸合，輸出信號，通過控制裝置達到控制目的。該信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。
■結構原理
變送器由日本進口的全密封磁保持開關和單刀雙擲繼電器及其他組件組成，通過浮子隨液位上下移動時，對應液位位置的開關及其他組件作用吸合輸出開關信號，通過控制裝置達到控制目的。
■主要技術參數
測量范圍：0~500mm，0~100mm（1m以上作特殊處理），可多點控制。
準確度：±10mm
環境溫度：-20~+70℃
電源電壓：24VDC
防爆等級：Diicd4~6
防護等級：IP65
遠傳距離：***大10Km，設電纜其電容，電感***大值不超過0.2μF，5mH
出線接口螺紋：防水型M15X1.5內螺紋
防爆型M20X1.5內螺紋
■報警開關技術參數
型號：普通型 常開觸點：KO
常閉觸點：KC
常開，常閉觸點：KOC（單刀雙擲）
隔爆型 常開觸點：FBKO-Ex
常閉觸點：FBKC-Ex
常開，常閉觸點：FBKOC-Ex（單刀雙擲）
觸點容量：220VAC 2A
開關特性：記憶開關（保持）
