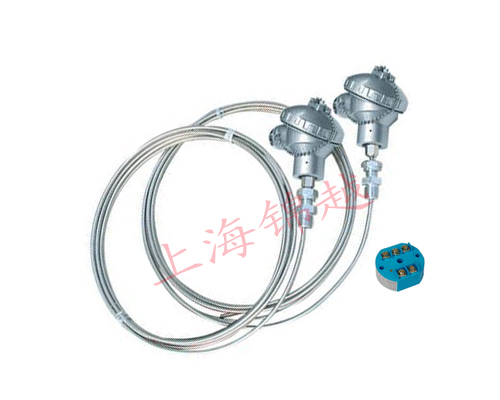

  • 產品名稱:一體化鎧裝熱電偶(阻)溫度變送器 SBWZ-2480/336
  • 產品型號:SBWZ-2480/336
  • 產品備注:
  • 瀏覽:
  •
產品介紹:

 SBW系列 一體化鎧裝熱電偶(阻)溫度變送器


  SBW系列帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體,直接測量各種工業過程中-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度,將溫度轉變成與熱電偶、熱電阻電信號成正比的4~20mA統一輸出信號,送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器,它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

  變送器部件是小型化的,可安裝于熱電偶熱電阻的接線內,成為一體化溫度變送器。

  作為一體化溫度變送器在工業現場直接輸出4~20mA信號,這樣既省去昂貴的補償導線,又提高了信號長距離傳送過程中的抗干擾能力。

  變送器部件精度高、功耗低,使用環境溫度范圍寬,工作穩定可靠。而且由于采用硅橡膠密封結構,變送器耐震、耐濕,適宜于惡劣現場環境中使用。

具有線性化校正功能,熱電偶溫度變送器具有冷端溫度自動補償功能。

  應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構,也可作為功能模塊安裝在檢測設備中。

帶熱電偶(阻)溫度變送器選型表示示意圖


例如:SBWZ-2480/236其中236表示W(wǎng)ZPK-236、鎧裝直徑6mm,SBWR-2480/238其中238表示W(wǎng)RNK-238、鎧裝直徑8mm,


輸出:在量程范圍內輸出4~20mA直流信號與熱電阻的輸入電阻信號成線性
   與熱電偶輸入的毫伏信號成線性。

基本誤差:計算公式 Δ=Δ1+Δ2

Δ1熱電偶(阻)允差對應輸出基本誤差。

Δ2變送器輸出基本誤差Δ2=±0.5%FS

傳送方式:二線制

變送器工作電源電壓***低12V,***高35V,額定工作電壓24V。

負載:極限負載電阻按下式計算:
   RL(max)=50×(Vmin-12)(即24V時負載電阻可在0~600Ω范圍內選 用,額定負載250Ω。)

正常工作環境:

a.環境溫度:-25℃~80℃(危險場所不高于70℃)。
b.相對濕度:5%~95%。
c.機械振動:f≤55Hz,振幅<0.15mm
d.周圍空氣中不含有引起變送器腐蝕的介質。
e.環境溫度影響:≤0.05%/1℃

 □結構

帶熱電偶(阻)、溫度變送器由熱電偶或熱電阻和變送器部件組成。
熱電偶包括熱電偶元件、保護管、接線盒主要部份,熱電阻包括熱電阻元件、保護管、接線盒等主要部份,兩者的接線盒和保護管相同。

·熱電偶元件由鎧裝熱電偶組成,熱電阻元件由鎧裝鉑電阻組成。

·保護管:要求耐高溫、耐腐蝕,能承受溫度急劇變化,有良好的氣密性及足夠的機械強度,現采用兩種不同牌號的不銹鋼管制成。

·接線盒用鋁合金制成,為防水式,防護等級IP65。

·變送器部件:由殼體、蓋板、電路板、接線柱等組成,用硅橡澆封方法使用電子元件密封在殼體內,因此不可拆卸。



產品型號: SBWZ-2480/336

:

產品型號:SBWZ-2480/336
