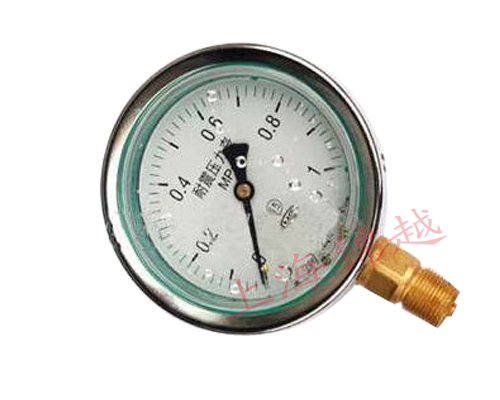

- 產品名稱：Y-A-Z抗震軸向壓力表 Y-103A
- 產品型號：Y-103A
- 產品備注：
- 瀏覽：
Y-A系列壓力表
Y-A-Z抗震壓力表
本儀表廣泛活適用于石油、冶金、核電、輕工、醫藥、食品及通訊等領域中（技術裝備）的測壓系統測量無腐蝕性的液體介質的壓力。
·外觀精致，防護力強
儀表外殼（表蓋與表殼）系采用特種奧氏不銹鋼耐酸鋼制成，兩得以滾邊式或卡口式（限Y-100A、Y-150A系列）結構予以密封連接：接頭與表殼之間以特有的結構形式并配
以優質密封圈進行可靠密封。
·性能穩定，持久耐用
測壓元件以xj****的技術裝略去制成，并經過特殊的工藝處理，使之具有高的強度和彈性，以及優越的抗疲勞性能。
·適應性強，安全性高
外殼上的觀察窗選用高強度的工程塑料制成，能適應較惡劣的使用環境（如溫差大、濕度高、工作振動較劇烈等），甚至因一時使用不當（介質溫度偏高或產生瞬過的過壓現象），也不致于導致潛在的危險。
·型式多樣、規格齊全
本儀表可供的呂種和壓力規格較齊全（參見技術參數樣），壓力計量單位除了以“Mpa”為主外，也可制成“psi\kgf/cm2”或“bar”等其它單位或主、付兩種單位（一般以外銷為主），接頭螺紋尺寸有公、英、美制等若干種，任由用戶抉擇。
·結構可靠，質優價廉
本儀表在結構設計上******一格，表里并茂。在品質上由ISO9001體系予以控制和保證，
□型號表上：
□主要技術指標
1、儀表標度范圍、準確度及接頭螺紋尺寸
|
型號 |
標度范圍Mpa（Hg-PSI） |
準確度±%F.S |
接頭螺紋尺寸 |
|
*Y-60A Y-61A Y-63A |
0～0.1至40系列 -0.1～0至2.4系列 |
2.5 |
M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT) |
|
*Y-60A-Z Y-61A-Z Y-63A-Z |
0～0.4至40系列 -0.1～0.3至2.4系列 |
||
|
*Y-21/2”A1 Y-21/2”A2-Z |
0～15至6000系列 -30”～0至300系列 |
2.5(3.5) |
G1/4” ZG1/4”(PT) Z1/4”(NPT) |
|
*Y-21/2”A1-Z Y-21/2”A2-Z |
0～60至6000系列 -30”～60至300系列 |
||
|
Y-100A Y-101A Y-102A Y-103A |
0～0.1至60系列 -0.1～0至2.4系列 |
1.6 |
M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT） |
|
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z |
0～0.4至60系列 -0.1～0.3至2.4系列 |
1.6(2.5) |
|
|
Y-4” A1 (A2) |
0～15至6000系列 -30”～0至300系列 |
1(2) |
G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT） |
|
Y-4” A1 (A2)-Z |
0～60至6000系列 -30”～60至300系列 |
||
|
注：未帶“*”號的型號均已獲得實用新型zl****。 |
|||
注：①括號內的準確度分別表示在正常 工作量程以外的區域，即公制規格為＜10%及＞90%F.S，英制規格為＜25%及＞75%F.S。
②標度范圍為0-40Mpa(Y-60A系列)及格60Mpa（Y-100A系列）或0-6000psi(Y-21/2”)暫不生產。
③本廠且生產標度范圍為10psi(度盤為黑底白字，準確為±4%F.S)的特殊規格Y-63A壓力表供輸變電設備上配電系統終端配套用。
2、使用環境溫度：普通型為-40～70℃
抗振型為5～55℃（外殼內充甘油）及-25～+55℃（外殼內充硅油）
3、抗工作環境振動：普通型為V.H.3
抗振型為V.H.4
4、外殼防護等級：IP65
5、儀表技術性能：普通型按GB1226-86
抗振型按JB/T6804-93（其中外銷產品參照ANSI B40.1或ANSI B40.1M）
□結構與原理
儀表由導壓系統（包括接頭、彈簧管等）、齒輪傳動機我、示數裝置（包括指針與度盤）和外殼（包括表殼、表蓋、密封墊圈、表玻璃）等所組成。外殼為氣密型結構，能有效地保護內部機構免受環境和污穢侵入。對于抗振儀表，尚能抗工作環境較劇的振動和被測壓力的脈動影響。
鑒于儀表的整體結構設計合理、工藝精細，故具有較好的穩定性和較高的耐用性。
儀表的工作原理與一般壓力表和抗振壓力表相同。
□主要零件材制裁
|
零件名稱 |
材料牌號 |
|
接頭 |
銅合金HPb59-1 |
|
彈簧管 |
磷銅QSn40.3 |
|
外殼 |
0Cr18Ni9(304) |
產品型號: Y-103A
:
產品型號:Y-103A
