產品介紹:

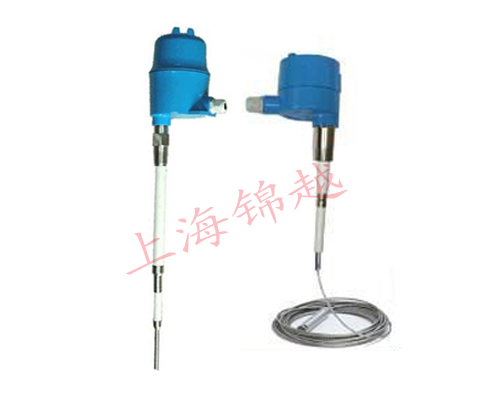

800C系列射頻導納物位開關
800C系列為通用型點位控制儀表。產品用于限位控制和報警,儀表廣泛應用于工業和民用現場,適用于大多數應用場合,儀表由一個電路單元,一套防爆外殼和桿式或纜式傳感元件組成,傳感器有多種型號可選。
儀表可選整體或分體安裝。800C系列射頻導納物位開關是電容式物位開關的換代產品,解決了物料粘附問題,相對于其它******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下,也能可靠工作,而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。220V或24VDC供電,以性能可靠,安裝方便得以大量應用。
◆測量原理
射頻導納是一種從電容式發展起來的,防掛料、更可靠、更準確、適用性更廣的新型物位控制物位控制技術,是電容式物位技術的升級。所謂射頻導納,導納的含義為電學中阻抗的倒數,它由電阻性成分、電容性成分、感情成分綜合而成,而射頻即高頻無線電波譜,所以射頻導納可以理解為用高頻無線電池測量導納,儀表工作時,儀表的傳感器與罐壁及被測介質形成導納值,物位變化時,導納值相應化時,導納值相應變化,電路單元將測量導納值轉換成物位信號輸出,實現物位測量。
射頻導納物位開關與電容式技術***重要的區別在于測量的多樣化和防掛料技術。
射頻導納物位形狀測量多樣化在于不止是測量電容,而是測量電容、電阻和電感的綜合量,使測量更全面,更準確。
◆特點
通用性強:可測量液位及料位,可滿足不同溫度、壓力、介質的測量要求,***高測量溫度可達到800℃,***大壓力可達到5Mpa,并可應用于腐蝕、沖擊等惡劣場合。
防掛料:獨特的電路設計和傳感器結構,使其測量可以不受傳感器掛料影響,無需定期清潔,避免誤測量。
免維護:測量過程無可動部件,不存在機械部件損壞問題,無須維護。
抗干擾:接觸式測量,抗干擾能力強,可克服蒸氣、泡沫及攪拌對測量的影響。
準確可靠:測量多樣化,使測量更加準確,測量不受環境變化影響,穩定性高,使用壽命長。
◆典型應用
導電、絕緣液體 化工、油田、水及污水處理
導電、絕緣漿體 造紙、制藥、水及污水處理
粉末:灰、粉 電廠、冶金、水泥
顆粒:煤、糧食 電廠、冶金、糧食
◆性能指標
供電:20VAC±50VAC 50/601HZ(標準) 延時:1~50S(可選)
110VAC±25VAC 50/601HZ(標準) 高低位報警:現場可設置為HLFS(高位報警方式)
24VAC±25VAC(可選) 或LLFS(低位報警方式)
輸出:DPDT繼電器(雙刀雙擲) 火花防護(對傳感器):內置火花防護電路
輸出電容:220VAC 5A 電氣接口:M20*1.5
環境溫度:-40~70℃ 電纜:分體式電子單元與傳感器之間的傳用連接
介質溫度:-100~800℃ 電纜 標準5m ***長50m
分辨率:<0.5PF 過程連接:NPT螺紋安裝(標準)
重復性:<1mm(導電介質) 法蘭安裝(可選)
<20mm(絕緣介質) 外殼防護:IP66
響應時間:<0.5S 防爆:Exd【ia】ia II CT4
◆800C系列射頻導納物位開關選型
800C
|
點位開關系列
|
||||||
|
電源
|
||||||
|
A
|
220VAC
|
|||||
|
B
|
24VAC
|
|||||
|
C
|
110VAC
|
|||||
|
|
延時
|
|||||
|
|
D
|
無
|
||||
|
|
E
|
0~50S
|
||||
|
|
|
靈敏度
|
||||
|
|
|
F
|
標準
|
|||
|
|
|
C
|
小量程高靈敏度
|
|||
|
|
|
|
傳感器型號
|
見REX800A傳感器選型表
|
||
|
|
|
|
|
安裝形式
|
||
|
|
|
|
|
I
|
整體安裝
|
|
|
|
|
|
|
R
|
分體安裝
|
|
|
|
|
|
|
|
防爆
|
|
|
|
|
|
|
|
E
|
有
|
|
|
|
|
|
|
Z
|
無
|
800C-
|
B
|
E
|
F
|
C11
|
I
|
E←選型舉例
|
◆選擇指南
型號
|
溫度壓力
|
標準長度
|
***大長度
|
CSL長度
|
傳感器材質
|
傳感器外形
|
安裝尺寸
|
應用
|
C11
|
120℃/1.5Mpa
|
450mm
|
桿式1.5mm
纜式6m
|
250mm/100mm
|
304SS(其他可選)/環氧樹脂
|
直徑:8mm
三極桿式/纜式
|
3/4”NPT
|
常溫常壓一般應用液體、漿體、顆粒
|
C12
|
230℃/1.5Mpa
|
450mm
|
桿式1.5mm
纜式6m
|
250mm/100mm
|
304SS(其他可選)/PPS
|
直徑:8mm
三極桿式/纜式
|
3/4”NPT
1”NPT
(可選)
|
中溫中壓一般應用液體、漿體、顆粒
|
C13
|
800℃/常壓
25℃/5Mpa
|
450mm
|
桿式1.5mm
纜式5m
|
250mm
|
304SS(其他可選)/陶瓷
|
直徑:12mm
三極桿式/纜式
|
11/4”NPT
|
高溫超高溫應用只有分體安裝形式
|
C14
|
80℃/常壓
|
450mm
|
|
|
304SS(其他可選)/聚酰氨樹脂
|
200mm×200mm三級桿式
|
|
堵煤強沖擊只有分體安裝形式
|
C15
|
230℃/1Mpa
|
450mm
|
450mm
|
250mm
|
304SS(其他可選)/環氧樹脂
|
直徑:20mm三級桿式
|
11/2”NPT
|
低料位加重型強沖擊只有分體安裝形式
|
C16
|
200℃/3Mpa
|
450mm
|
1.5m
|
250mm
|
304SS(其他可選)/TEE
|
直徑:14mm兩級桿式
|
3/4”NPT
|
酸堿強腐蝕法蘭安裝
|
產品型號: 800C
:
產品型號:800C
