- 產品名稱：投入式液位變送器 JY-608
- 產品型號：JY-608
- 產品備注：
- 瀏覽：
產品介紹：

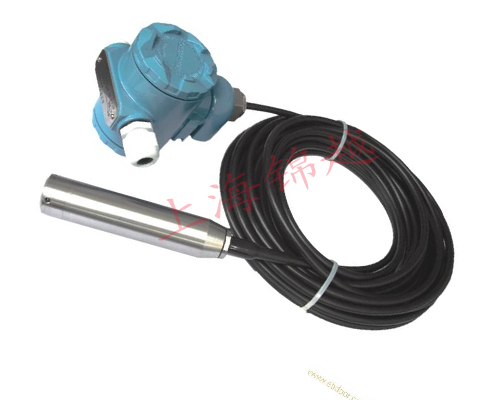

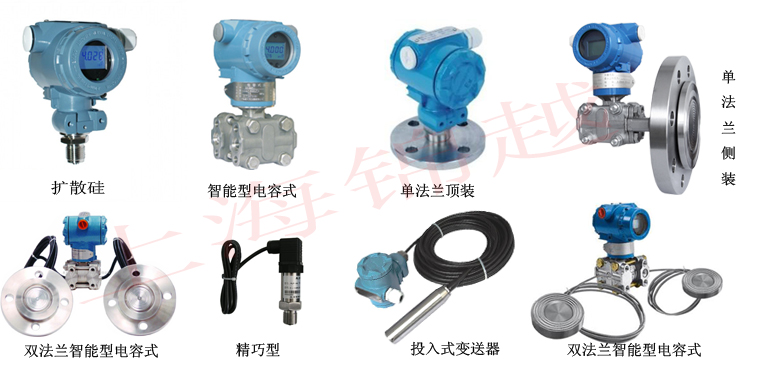

投入式液位變送器 JY-608
一、產品概術
JY-608系列投入式液位變送器可以用來測量開口空器及河渠、湖泊、水井中的液位，具有結構簡單，測量準確和安裝方便等特點。
二、產品結構
JY-608系列投入式液位變送器由不銹鋼探頭，導氣電纜和電氣盒組成。變送器的探頭為316不銹鋼結構，可直接將其投入被測液位中使用。傳感器芯片由316L不銹鋼膜片和內充硅油與介質隔離，從而保證了它可測量多種介質的液位。
JY-608變送器探頭與電氣盒之間由專用電纜連接，電纜中間有一導氣管使傳感器的背壓腔與大氣相通，電纜與探頭和電氣盒之間為密封連接電氣盒有電路腔室和接線腔室組成，零點和量程可在電路板上調節。
三、工作原理
當把變送器投入到液體中某一位置時，傳感器受到的壓力為P=9.807，ρH，其中P---傳感器感受到壓強，單位Kpa，ρ---液體密度，單位g/cm,H---待測液面高度，單位m所以H≈0.102P/ρ變送器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。
四、功能規格
★測量范圍：0-1m…0-100m
★輸出：4-20mA
★電源：13-36VDC，允許無負載工作
五、負載特性
***大回路電阻有電源的電壓決定，如下式描述：
***大負載電載計算：R=(U-13V)/20-r
其中：U為電源電壓
r為電纜線電阻
六、溫度范圍
★介質溫度：-20～70。
★環境溫度：-40～80。
★貯藏溫度：-40～80。
★濕度：相對濕度為0～100%
七、環境溫度影響
|
溫度℃
|
***大量程
|
|
|
零點
|
滿刻度
|
|
|
-20～0
|
±1.0
|
±0.5
|
|
0～25
|
±0.2
|
±0.1
|
|
25～70
|
±0.25
|
±0.15
|
***大量程指變送器中的傳感器為滿刻度使用，以測水為例，傳感器滿刻度使用的量程分別為：2m、3.5m、7m、10m、20m、35m、70m、100m。
八、性能規格
參考精度
★標定量程的±1.0%、±0.25%、±0.5%包括線形、滯后、重復性
穩定性
★上限極限值的±0.25%，保持12個月
響應時間
★小于200ms時間常數（壓力階跌變化的響應時間為63.2%）。
十、產品選型編號表示示意圖：
|
JY-608
|
說明
|
||||||||
|
|
G
|
|
|
|
|
|
|
|
標準型
|
|
D
|
|
|
|
|
|
|
|
隔爆型
|
|
|
I
|
|
|
|
|
|
|
|
本安型
|
|
|
過程連接材料
|
3
|
|
|
|
|
|
|
不銹鋼1Cr18Ni9Ti
|
|
|
4
|
|
|
|
|
|
|
不銹鋼316L
|
||
|
9
|
|
|
|
|
|
|
特別約定
|
||
|
過程連接方式
|
T
|
|
|
|
|
|
外螺紋G1-1/2
|
||
|
F
|
|
|
|
|
|
法蘭
|
|||
|
Y
|
|
|
|
|
|
特別約定
|
|||
|
導氣電纜材料
|
5
|
|
|
|
|
丁腈橡膠與聚氯乙稀復合物
|
|||
|
9
|
|
|
|
|
特別約定
|
||||
|
傳感器密封件材料
|
1F
|
|
|
|
氟橡膠
|
||||
|
2F
|
|
|
|
丁腈橡膠
|
|||||
|
3F
|
|
|
|
聚四氟乙稀
|
|||||
|
9F
|
|
|
|
特別約定
|
|||||
|
信號輸出方式
|
2
|
|
|
4-20mA二線
|
|||||
|
9
|
|
|
特別約定
|
||||||
|
精度等級
|
2
|
|
0.5
|
||||||
|
5
|
|
0.5
|
|||||||
|
6
|
|
1.0
|
|||||||
|
9
|
|
特殊要求
|
|||||||
|
配重
|
H
|
無配重
|
|||||||
|
Z
|
標準配重
|
||||||||
|
Y
|
特別約定
|
||||||||
|
量程（直接填寫，單位mm）
|
|
|
|||||||
產品型號: JY-608
:
產品型號:JY-608
