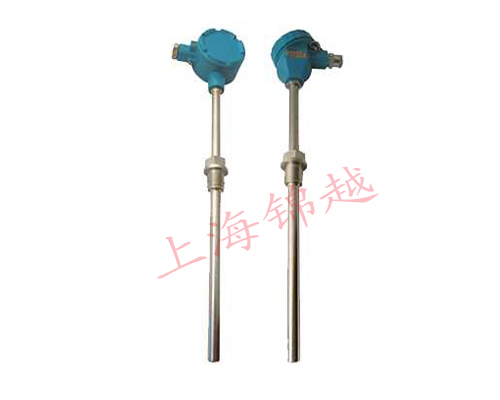

- 產品名稱：隔爆型熱電偶 WRE-240、WRE2-240
- 產品型號：WRE-240、WRE2-240
- 產品備注：
- 瀏覽：
產品介紹：
WR系列隔爆型、本安型熱電偶
工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
本廠生產的隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準，由******級儀器儀表防爆安全監督檢驗站對產品圖樣、技術文件、樣機進行專門審定和批準，井發給防爆合格證。
目前本廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。
本安型熱電偶須***使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備安全柵，關聯設備選用按下列原則，熱電偶（須***昌絕緣式）配低內阻二次儀表時，選用MTL760/ac,Z960/ac,LB960/ac安全柵，安全柵具體接線見制造廠說明書。
□主要技術指標
量程規格
|
型 號
|
分度號
|
測量范圍
|
精度等級
|
允許偏差Δt ℃
|
|
WRN、WRNK
WRN2、WRNK2
|
K
|
0～800℃
|
I
|
±1.5℃或±0.004%∣t∣
|
|
Ⅱ
|
±2.5℃或±0.75%∣t∣
|
|||
|
WRE、WREK
WRE2、WREK2
|
E
|
0～600℃
|
I
|
±1.5℃或±0.004%∣t∣
|
|
Ⅱ
|
±2.5℃或±0.75%∣t∣
|
注：”t“為感溫元件實測溫度，
·熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。
·公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
·熱電偶絕緣電阻：
常溫絕緣電阻的試驗電壓為：直流500±50V。
測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M
即：Rr·L＞100 MΩ·m L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；
L-熱電偶的長度，m
對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
·鎧裝式熱電偶（絕緣式）的絕緣電阻：
在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
·防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安級組：iaⅡBT4或iaⅡCT4（多對式）iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級IP65
□原理結構
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合******防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
□防爆標志、類別、級別、和溫度組別
·隔爆型、本安型熱電偶的防爆標志表示方法
|
規格
|
內容
|
|||
|
d
|
|
隔爆型
|
||
|
ia
|
|
本安型
|
||
|
|
Ⅱ
|
|
(工廠用電器設備)
|
|
|
|
B、C
|
|
防爆型：B、C
|
|
|
|
T1~T6
|
溫度組別
|
||
|
□
|
Ⅱ
|
□
|
□
|
|
·電氣設備的類別、級別的溫度組別說明：
電氣設備分二類：I類-煤礦井下用電氣設備：
II類-工廠用電氣設備
·防爆等級
隔爆型、本安型熱電偶的防爆等適用于爆炸性氣體混合物***大安全間隙或***小點燃電流比分為A、B、C、三級。
溫度組別
隔爆型、本安型熱電偶的溫度組別按其外露部分***高表面溫度分為T1～T6六組。
|
溫度組別
|
允許***高表面溫度℃
|
|
T2
T1
T3
T4
T5
T6
|
450
300
200
135
100
85
|
·隔爆型、本安型多對式熱電偶的規格表
|
型號
|
分度號
|
測量范圍℃
|
結構特征
|
保護管內徑D(mm)
|
插入深度﹡/(mm)
|
防爆等級
|
|
WRNK-841n﹡D
WRNK-842n﹡D
|
K
|
0～800
|
M42×2
固定螺紋
|
≥15
|
用戶自定
|
dⅡBT4或dⅡCT6
|
|
WREK-841n﹡D
WREK-842n﹡D
|
E
|
0～600
|
||||
|
WRNK-841n﹡I
WRNK-842n﹡I
|
K
|
0～800
|
iaⅡBT4或iaⅡCT6
|
|||
|
WREK-841n﹡I
WREK-842n﹡I
|
E
|
0～600
|
﹡n為鎧裝元件數，有4.5.6.7.8.9.對供用戶選用
□安裝固定位置
|
直形保護管固定螺紋
|
用于保護管直徑
|
M
|
h
|
S
|
D0
|
流速
m/s
|
***高使用壓力MPa
|
||
|
Φ16
|
M27×2
|
32
|
32
|
Φ40
|
|
10
|
|||
|
錐形保護管固定螺紋
|
|
M33×2
|
|
|
|
80
|
30
|
||
|
固定法蘭
|
Φ16
|
D2
|
D1
|
D0
|
d0
|
H
|
h
|
|
6.4
|
|
Φ95
|
Φ65
|
Φ45
|
Φ14
|
15
|
2
|
||||

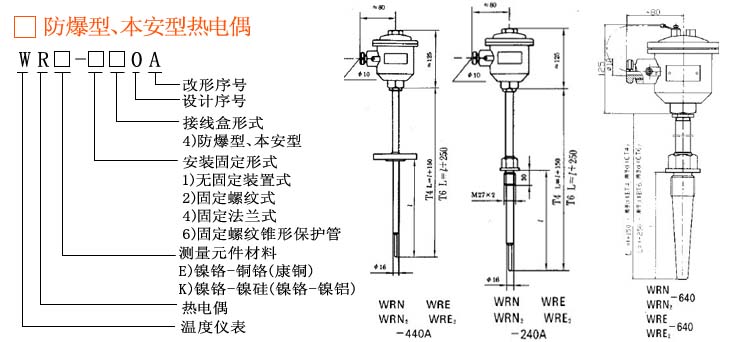

□隔爆型、本安型熱電偶的種類和規格
|
類型
|
型號
|
分度號
|
測量范圍℃
|
保護管材料
|
規格
|
熱響應時間
r0.5s
|
公稱壓力MPa
|
結構特征
|
防爆等級
|
|
|
總長Lmm
|
置深I(lǐng)mm
|
|||||||||
|
鎳鉻-鎳硅熱電偶
|
WRN-240A
WRN2-240A
|
K
|
0～800
|
或
|
|
150
200
250
300
400
500
750
1000
1500
2000
|
≤90
|
10
|
隔爆接線盒
固定螺紋M27×2
|
dⅡBT4dⅡBT6或dⅡCT4 dⅡCT6
|
|
鎳鉻-銅硅熱電偶
|
WRE-240A
WRE2-240A
|
E
|
0～600
|
|||||||
|
鎳鉻-鎳硅
熱電偶
|
WRN-640A
WRN2-640A
|
K
|
0～600
|
|
150
200
250
|
30
|
錐形保護管
固定螺紋M33×2
|
|||
|
鎳鉻-銅硅熱電偶
|
WRE-640A
WRE2-640A
|
E
|
0～600
|
|||||||
|
鎳鉻-鎳硅
熱電偶
|
WRN-440A
WRN2-440A
|
K
|
0～800
|
或
|
150
200
250
300
400
500
750
1000
1500
2000
|
6.4
|
隔爆接線盒
固定法蘭
|
|||
|
鎳鉻-銅硅熱電偶
|
WRE-440A
WRE2-440A
|
E
|
0～600
|
|||||||
注：防爆法蘭是儀表行業標準JB/T5219-1991屬平法蘭。
