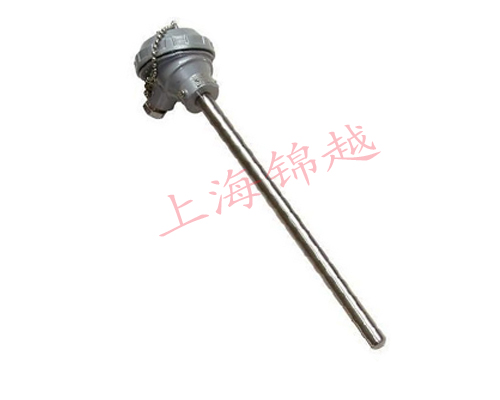

- 產品名稱：裝配式熱電偶 WRN-130、WRN2-131
- 產品型號：WRN-130、WRN2-131
- 產品備注：
- 瀏覽：
產品介紹：
WR系列 裝配式熱電偶
工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據******規定，我廠從1987年起開始生產符合IEC******標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T3238-1999標準。
□主要技術指標
溫度測量范圍和允許誤差
|
熱電偶類別
|
代號
|
分度號
|
測量范圍℃
|
允許偏差△t ℃
|
|
鉑銠30-鉑銠6
|
WRR
|
B
|
0～800
|
±1.5℃或±0.25%│t│
|
|
鉑銠10-鉑
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%│t│
|
|
鎳鉻-鎳硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%│t│
|
|
鎳鉻-銅鎳
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%│t│
|
注“t”為感溫元件實測溫度
·熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
·熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
·熱電偶***小置入深度
應不小于其保護管外徑的8～10倍（特殊產品例外）。
·熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值MΩ
b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
·上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
|
上限溫度tm℃
|
試驗溫度t℃
|
電阻值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜1300
|
t=tm
|
0.02
|
|
tm＞1300
|
t=1300
|
0.02
|
□工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
□型號規格
無固定裝置式（陶瓷保護管）熱電偶
|
熱電偶類別
|
產品型號
|
分度號
|
測溫范圍℃
|
規格
|
熱響應時間T0.5S
|
|
|
直徑mm
|
保護管材料
|
|||||
|
單支鉑銠30-鉑銠6
|
WRR-120
|
B
(LB-2)﹡
|
0～1600
|
Φ16
|
剛玉質
|
<150
|
|
WRR-121
|
Φ25
|
<360
|
||||
|
雙支鉑銠30-鉑銠6
|
WRR2-120
|
Φ16
|
<150
|
|||
|
WRR2-121
|
Φ25
|
<360
|
||||
|
單支鉑銠10-鉑
|
WRP-120
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高鋁質
|
<150
|
|
WRP-121
|
Φ25
|
<360
|
||||
|
雙支鉑銠10-鉑
|
WRP2-120
|
Φ16
|
<150
|
|||
|
WRP2-121
|
Φ25
|
<360
|
||||
|
單支鎳鉻-鎳硅
|
WRN-122
|
K
(EU-3)﹡
|
0～1100
|
Φ16
|
高鋁質
|
<240
|
|
WRN-123
|
0～1200
|
Φ20
|
||||
|
雙支鎳鉻-鎳硅
|
WRN2-123
|
0～1100
|
||||
|
單支鉑銠30-鉑銠6
|
WRR-130
|
B
(LL-2)﹡
|
0～1600
|
Φ16
|
剛玉質
|
<150
|
|
WRR-131
|
Φ25
|
<360
|
||||
|
雙支鉑銠30-鉑銠6
|
WRR2-130
|
Φ16
|
<150
|
|||
|
WRR2-131
|
Φ25
|
<360
|
||||
|
單支鉑銠10-鉑
|
WRP-130
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高鋁質
|
<150
|
|
WRP-131
|
Φ25
|
<360
|
||||
|
雙支鉑銠10-鉑
|
WRP2-130
|
Φ16
|
<150
|
|||
|
WRP2-131
|
Φ25
|
<360
|
||||
|
單支鎳鉻-鎳硅
|
WRN-133
|
K
(EU-2)﹡
|
0～1200
|
Φ30
|
高鋁質
|
<240
|
|
雙支鎳鉻-鎳硅
|
WRN2-133
|
0～1100
|
||||
·保護管直徑和長度規格表
|
Φ16（單層）
|
Φ20
|
Φ25（雙層管）
|
|||
|
總長L
|
置深I(lǐng)
|
總長L
|
置深I(lǐng)
|
總長L
|
置深I(lǐng)
|
|
300
|
150
|
400
|
250
|
550
|
400
|
|
350
|
200
|
450
|
300
|
650
|
500
|
|
400
|
250
|
550
|
400
|
900
|
750
|
|
450
|
300
|
650
|
500
|
1150
|
1000
|
|
550
|
400
|
900
|
750
|
1650
|
1500
|
|
650
|
500
|
1150
|
1000
|
2150
|
2000
|
|
900
|
750
|
1650
|
1500
|
|
|
|
1150
|
1000
|
2150
|
2000
|
|
|
|
有需不同規格用戶自定
|
|
|
|||
·無固定裝置式熱電偶
|
熱電偶類別
|
產品型號
|
分度號
|
測溫范圍℃
|
保護管材料
|
規格
|
接線盒形式
|
|
總長Lmm
|
||||||
|
單支鎳鉻-鎳硅
|
WRN-120
|
K
(EU-2)﹡
|
0～800
0～1000
|
不銹鋼
ICr18Ni9Ti
不銹鋼﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防濺式
|
|
雙支鎳鉻-鎳硅
|
WRN2-120
|
|||||
|
單支鎳鉻-銅鎳
|
WRE-120
|
E
(EA-2)﹡
|
0～600
|
不銹鋼
ICr18Ni9Ti
|
||
|
雙支鎳鉻-銅鎳
|
WRE2-120
|
|||||
|
單支鎳鉻-鎳硅
|
WRN-130
|
K
(EU-2)﹡
|
0～800
0～1000
|
不銹鋼
ICr18Ni9Ti
不銹鋼﹟
ICr25Ni20
|
防水式
|
|
|
雙支鎳鉻-鎳硅
|
WRN2-130
|
|||||
|
單支鎳鉻-銅鎳
|
WRE-130
|
E
(EA-2)﹡
|
0～600
|
不銹鋼
ICr18Ni9Ti
|
||
|
雙支鎳鉻-銅鎳
|
WRE2-130
|
注1）熱響應時間T0.5<90秒
產品型號: WRN-130、WRN2-131
:
產品型號:WRN-130、WRN2-131
