- 產品名稱：渦街流量計 LUGB-DN50
- 產品型號：LUGB-DN50
- 產品備注：
- 瀏覽：

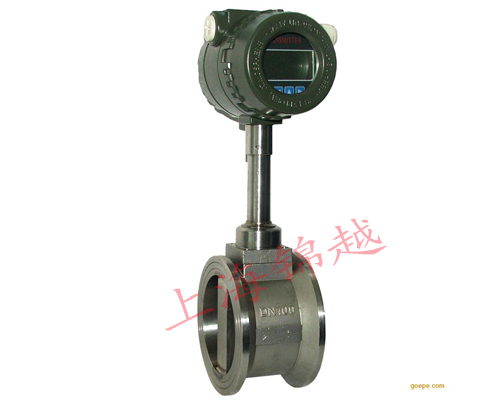

LUGB系列型渦街流量計
LUGB系列型渦街流量傳感器是一種流體振動式新型流量傳感器，它具有測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點，廣泛應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量
■功能特點：1、傳感器的感應元件不直接與被測介質接觸、故性能穩定、可靠性高。
2、傳感器內無可動部件，結構簡單而牢固，因而壓損小、維護量小、使用壽命長。
3、范圍度寬達：15：1、20：1
4、多種連接方式、方便、簡單、易于操作
5、在規定的雷諾數范圍內，輸出信號不受流體溫度、壓力、粘度衣組份影響
6、通用性強，可與本公司任何一種或其他廠家生產的某些流量演算儀組成測量、控制系統。
■型號及代碼
|
型號 |
基本代碼 |
說明 |
||||||||
|
LUGB |
|
應力式渦街變送器基本型號 |
||||||||
|
連 接 方 式 |
-1 |
|
法蘭式 |
|||||||
|
-2 |
|
法蘭卡式裝式 |
||||||||
|
-3 |
|
插入式 |
||||||||
|
被 測 介 質 |
2 |
|
液體 |
|||||||
|
3 |
|
氣體 |
||||||||
|
4 |
|
飽和蒸氣 |
||||||||
|
4G |
|
過熱蒸氣 |
||||||||
|
5 |
|
熱水 |
||||||||
|
通徑標志 |
-XXX |
|
|
|||||||
|
輸出信號 |
-0 |
|
無信號輸出 |
|||||||
|
-3 |
|
三線制脈沖 |
||||||||
|
-4 |
|
二線制4-20mA |
||||||||
|
表頭指示 |
N |
|
無指示表頭 |
|||||||
|
B |
|
雙排液晶顯示智能表頭(瞬時、累積流量) |
||||||||
|
配接電源 |

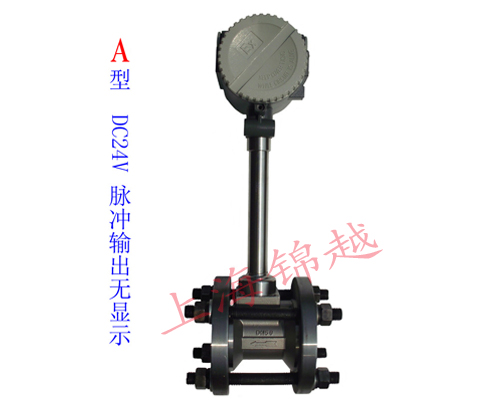

A |
|
24V DC （僅配脈沖輸出無顯示） |
|||||||
|

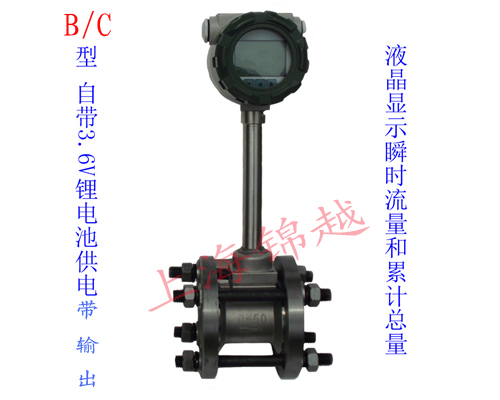

B/C |
|
24V DC 帶電池供電 帶現場顯示 |
||||||||
|

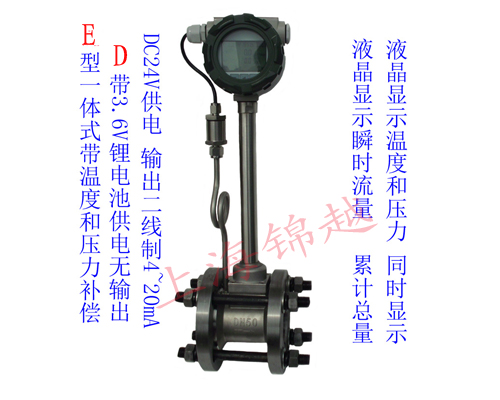

E D |
|
一體型溫壓補償 全輸出 |
||||||||
|
表體材料 |
-C |
|
0Cr18Ni12Mo2Ti |
|||||||
|
-D |
|
1Cr18Ni9 |
||||||||
|
壓 力 |
1 |
|
1.6Mpa（DN≥125） |
|||||||
|
2 |
|
2.5 Mpa(DN65-100) |
||||||||
|
3 |
|
4.0 Mpa(DN25-50) |
||||||||
|
防爆性能 |
-N |
無 |
||||||||
|
-Bi |
本安防爆型 |
|||||||||
|
-Bd |
隔爆型 |
|||||||||
■公稱通徑表
|
通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
標志 |
001 |
0012 |
002 |
003 |
004 |
005 |
006 |
008 |
010 |
012 |
015 |
020 |
025 |
030 |
035 |
040 |
045 |
050 |
|
通徑mm |
600 |
700 |
80 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
…… |
2000 |
|
標志 |
060 |
070 |
080 |
090 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
…… |
200 |
■主要技術參數
|
采用標準 |
Q/YHC401-2001 JB/T6807-93 |
||
|
測量介質 |
氣體、液體、蒸氣 |
||
|
口徑規格 |
法蘭卡裝式口徑規格 |
15、25、32、40、50、65、80、100 |
|
|
法蘭連接式口徑規格 |
125、150、200、250、300 |
||
|
插入式口徑規格 |
200～2000 |
||
|
流量測量范圍 |
正常測量流速范圍 |
雷諾數1.5×104～4×106，氣體5～50m/s，液體0.5～7m/s |
|
|
正常測量流速范圍 |
液體、氣體流量測量范圍見表2，蒸氣流量范圍見表3，插入式流量范圍見表 |
||
|
測量精度 |
法蘭卡裝式、法蘭式為1級，1.5級 |
||
|
插入式測量精度為1級，插入工業管道上精度為2.5級(銷售電話：021-56721921) |
|||
|
被測介質溫度 |
常溫-25～100℃高溫-25～150℃、-25～250℃、-25～300℃ |
||
|
工作壓力 |
1..6Mpa,2.5Mpa,4.0Mpa（可按訂貨要求生產） |
||
|
輸出信號 (信號線接口為M20*1.5 |
脈沖電壓輸出信號 |
高電平8～10V，低電平0.7～1.3V（防爆型：高電平4～5V，低電平0.7～1.3V） |
|
|
脈沖占空比約50%，傳輸距離為100米 |
|||
|
標準電流輸出信號 |
DC4-20m允許外接負載電阻小于600Ω（電源DC24V）,傳輸距離為3000米。 |
||
|
儀表使用環境 |
溫度：-25～+55℃ 溫度：5-90% RH50℃ |
||
|
內螺紋) |
表體為1Cr18Ni9Ti，轉換器外殼為鋁合金 |
||
|
電源 |
DC12V±10%，DC24V±10%，或鋰電池3.6V 7.5Ah二節。(銷售電話：021-56721921) |
||
|
防爆等級 |
本安iallcT1-T5,隔爆型ExdllBT4 |
||
|
防護等級 |
Ip65 |
||
|
前后直管短要求 |
|
||
|
|
|
|
|
■液體、工況氣體流量范圍
|
通徑 |
DNmm |
15 |
20 |
25 |
32 |
40 |
50 |
60 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
液體 |
m3/h |
0.3-4 |
0.5-5.6 |
1.2-13 |
1.5-1.8 |
2.25-30 |
4-50 |
5.9-54 |
9-120 |
14-200 |
22-280 |
38-400 |
65-700 |
120-1200 |
180-1800 |
|
氣體 |
m3/h |
5-30 |
5.5-56 |
10.5-80 |
15-150 |
22-220 |
35-350 |
60-600 |
90-900 |
140-1400 |
220-2200 |
300-3000 |
550-5500 |
1100-11000 |
1500-15000 |
擴大量程可協商
■液（氣、蒸氣）體插入式渦街流量計流量范圍
|
通徑 DN |
液體(m3/h) |
氣體(m3/h) |
通徑 DN |
液體(m3/h) |
氣體(m3/h) |
||||
|
***小 |
***大 |
***小 |
***大 |
***小 |
***大 |
***小 |
***大 |
||
|
200 |
55 |
570 |
560 |
4530 |
900 |
1145 |
11450 |
11450 |
91605 |
|
250 |
88 |
885 |
880 |
7070 |
1000 |
1410 |
14140 |
14135 |
113095 |
|
300 |
125 |
1275 |
1270 |
10180 |
1100 |
1710 |
17110 |
17100 |
136840 |
|
350 |
170 |
1735 |
1730 |
13860 |
1200 |
2035 |
20360 |
20230 |
162850 |
|
400 |
225 |
2265 |
2260 |
18100 |
1300 |
2380 |
23895 |
23890 |
191125 |
|
450 |
286 |
2780 |
2860 |
22905 |
1400 |
2770 |
27710 |
27705 |
221660 |
|
500 |
350 |
3540 |
3530 |
28275 |
1500 |
3170 |
31800 |
31700 |
254455 |
|
600 |
505 |
5090 |
5085 |
40715 |
1600 |
3610 |
36200 |
36150 |
289510 |
|
700 |
690 |
6930 |
6925 |
55420 |
1800 |
4580 |
45850 |
45750 |
366410 |
|
800 |
900 |
9050 |
9045 |
72350 |
2000 |
5650 |
56550 |
56545 |
452365 |
■法蘭卡裝式及法蘭連接式渦街變送器尺寸
|
表體型式 |
公長通徑mm |
壓務等級 Mpa |
L mm |
G |
D mm |
D1 mm |
N-d2 |
D mm |
b mm |
重量 kg |
|
|
常溫 |
高溫 |
||||||||||
|
法 蘭 卡 裝 式 |
15（20） |
2.5～4.0 |
66 |
280 |
500 |
65 |
- |
- |
15 |
- |
7.5 |
|
25 |
2.5～4.0 |
66 |
280 |
500 |
65 |
- |
- |
25 |
- |
7 |
|
|
32 |
2.5～4.0 |
66 |
285 |
505 |
72 |
- |
- |
32 |
- |
10 |
|
|
40 |
2.5～4.0 |
70 |
290 |
510 |
80 |
- |
- |
40 |
- |
11 |
|
|
50 |
2.5～4.0 |
85 |
295 |
515 |
90 |
- |
- |
50 |
- |
12.5 |
|
|
65 |
1.6～2.5 |
98 |
310 |
530 |
105 |
- |
- |
65 |
- |
17 |
|
|
80 |
1.6～2.5 |
110 |
320 |
540 |
120 |
- |
- |
80 |
- |
20 |
|
|
100 |
1.6～2.5 |
110 |
330 |
550 |
150 |
- |
- |
100 |
- |
27 |
|
|
法 蘭 連 接 式 |
125 |
1.6 |
250 |
323 |
545 |
245 |
210 |
8-Φ18 |
125 |
26 |
22 |
|
150 |
1.6 |
300 |
335 |
555 |
280 |
240 |
8-Φ23 |
150 |
28 |
24 |
|
|
200 |
1.6 |
320 |
370 |
590 |
335 |
295 |
12-Φ23 |
200 |
30 |
31 |
|
|
250 |
1.6 |
320 |
400 |
620 |
405 |
355 |
12-Φ25 |
250 |
32 |
40 |
|
|
300 |
1.6 |
320 |
420 |
640 |
460 |
410 |
12-Φ25 |
300 |
32 |
48 |
|
