- 產品名稱：GCS型低壓抽出式開關柜
- 產品型號：
- 產品備注：
- 瀏覽：
產品介紹：
GCS型低壓抽出式開關柜
GCS型低壓抽出式開關柜（以下簡稱裝置）適用于電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在自動化程度高，要求與計算機接口的場所，作為三要交流頻率為50（60）H額定工作電壓380V（400V）、（660V），額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置
三、結構特征
①主框架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和10mm的Φ9.2mm的安裝孔，內部安裝靈活方便
②主框架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。
③裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
④水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
⑤電纜隔室的設計使電纜上下進出均十分方便。
電話：021-66503773 傳真：021-56721931
四、使用條件
①戶內使用，使用點的海拔高度不得超過2000m
②周圍空氣溫度不高于40℃，不低于-5℃。且24小時內平均溫度不得高于35℃。超過時，需根據實際情況降容運行。
③周圍空氣相對溫度為40℃不超過50%，在較低溫度允許有較大的相對溫度，如20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
④裝置安裝時與垂直百傾斜不超過5℃，且整組柜列相對平整符合（GBJ232-2標準）。
⑤裝置應安裝在無劇烈震動和沖擊以及不足使用電器元件受到不應有腐蝕的場所。
⑥用戶特殊要求時，可以與制造廠協商解決。
電話：021-66503773 傳真：021-56721931
五、技術參數
|
主電路額定電壓（V）
|
交流380（400）、（660）
|
|
|
輔助電路額定電壓（V）
|
交流220、（400）直流110、220
|
|
|
額定頻率（HZ）
|
50（60）
|
|
|
額定絕緣電壓（V）
|
660（1000）
|
|
|
額定電流（A）
|
水平母線
|
≤4000
|
|
垂直母線（MCC）
|
1000
|
|
|
母線額定短時耐受電流（KA/ls）
|
50、80
|
|
|
母線額定峰值耐受電流（KA/0.1ls）
|
105、176
|
|
|
工頻試驗電壓
（V/1min） |
主電路
|
2500
|
|
輔助電路
|
2500（1760）
|
|
|
母線
|
三相四制線
|
A.B.C.PEN
|
|
三相五制線
|
A.B.C.PE.N
|
|
|
防護等級
|
|
IP30 IP40
|
六、訂貨須知
訂貨合同包含以下內容

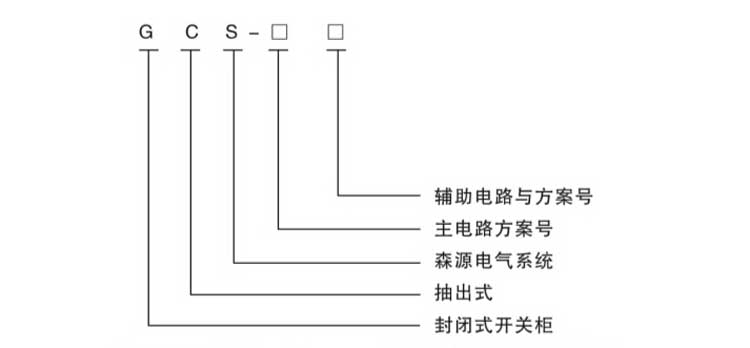

1、產品的全型號（包括主電路和輔助電路的方案號）2、主電呼系統組合順序圖3、輔助電路電氣原理圖4、柜內元器件清單5、電路中電壓、電流、時間等整定參數6、與產品正常使用不符的其它特殊要求。
